| नमूना | मंच का आकार | कुल आकार | ऊंचाई | वज़न | अधिकतम कार्य त्रिज्या | शुद्ध वजन |
| टीजीजेड-8 | 1200*800 | 5200*1585*1900 | 8m | 200 किलो | 4.5M | 1500 किलो |
| टीजीजेड-10 | 1200*800 | 5400*1665*1900 | 10m | 200 किलो | 5M | 1700 किग्रा |
| टीजीजेड-12 | 1200*800 | 6400*1665*1900 | 12m | 200 किलो | 6M | 2000 किलो |
| टीजीजेड-14 | 1200*800 | 6200*1730*2100 | 14m | 200 किलो | 8.5M | 2350 किग्रा |
| टीजीजेड-16 | 1200*800 | 7000*1730*2200 | 16m | 200 किलो | 9M | 2600 किग्रा |
| टीजीजेड-18 | 1200×800 | 7100×1850×2260 | 18m | 200 किलो | 10 | 4300 किग्रा |
| टीजीजेड-20 | 1200×800 | 7700×1850×2260 | 20m | 200 किलो | 12M | 4450 किग्रा |

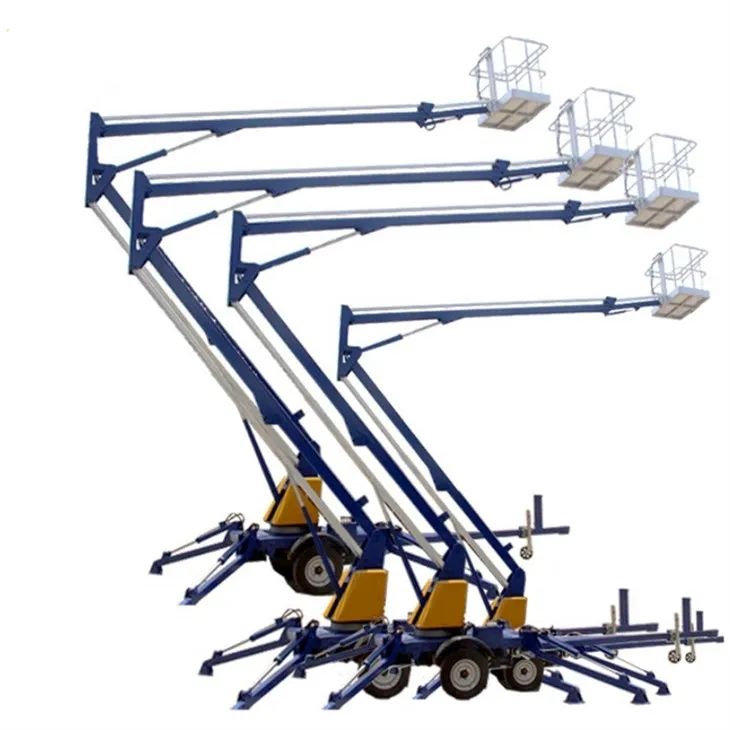

टोवेबल आर्टिकुलेटिंग बूम लिफ्ट - रोटेशन और लिफ्टिंग मैकेनिज्म की व्याख्या
A टोएबल आर्टिकुलेटिंग बूम लिफ्ट, जिसे ए के नाम से भी जाना जाता हैट्रेलर-घुड़सवार हवाई कार्य मंच, एक अत्यधिक बहुमुखी उठाने वाली मशीन है जिसे निर्माण, सुविधा रखरखाव, पेड़ों की कटाई और उपयोगिता स्थापना में ऊंचाई पर काम करने के लिए डिज़ाइन किया गया है। इसकी कॉम्पैक्ट ट्रेलर संरचना इसे वाहनों द्वारा आसानी से ले जाने की अनुमति देती है, जबकि इसकी स्पष्ट बूम प्रणाली ऑपरेटरों को जटिल कार्य स्थितियों तक पहुंचने में सक्षम बनाती है।
इस मशीन की प्रमुख तकनीकी विशेषताएं इसमें निहित हैंहाइड्रोलिक लिफ्टिंग सिस्टम और स्लीविंग रोटेशन मैकेनिज्म, जो एक साथ प्लेटफ़ॉर्म को लंबवत, क्षैतिज और बाधाओं के आसपास सटीकता के साथ चलने की अनुमति देते हैं।
आर्टिकुलेटिंग बूम लिफ्टिंग सिस्टम
खींचे जाने योग्य बूम लिफ्ट की उठाने की गति मुख्य रूप से किसके माध्यम से प्राप्त की जाती हैहाइड्रोलिक सिलिंडर द्वारा संचालित मल्टी-सेक्शन आर्टिकुलेटेड बूम संरचना. यह डिज़ाइन प्लेटफ़ॉर्म को कई दिशाओं में आसानी से चलने की अनुमति देता है।
1. मुख्य बूम लिफ्टिंग तंत्र
मुख्य उछालएक भारी ड्यूटी हिंज बिंदु के माध्यम से टर्नटेबल बेस से जुड़ा हुआ है। एबड़ा हाइड्रोलिक उठाने वाला सिलेंडरचेसिस और बूम के बीच स्थापित किया गया है।
जब हाइड्रोलिक पंप दबावयुक्त तेल की आपूर्ति करता है:
हाइड्रोलिक सिलेंडर फैलता है, उछाल को ऊपर की ओर धकेलना।
बूम बेस हिंज के चारों ओर घूमता है, पूरा हाथ ऊपर उठाना।
जब सिलेंडर पीछे हटता है, तो उछाल धीरे-धीरे कम हो जाता है।
यह तंत्र परिवर्तित करता हैहाइड्रोलिक रैखिक गति को घूर्णी उठाने की गति में बदलना, संरचनात्मक कठोरता को बनाए रखते हुए उछाल को स्थिर ऊंचाई प्राप्त करने की अनुमति देता है।
2. सेकेंडरी आर्टिकुलेटिंग बूम
मुख्य उछाल के ऊपर एक हैद्वितीयक जोड़दार भुजा, जिससे लचीलापन और कामकाजी पहुंच बढ़ती है।
यह अनुभाग एक अतिरिक्त का उपयोग करता हैआर्टिक्यूलेशन हाइड्रोलिक सिलेंडरवह:
को समायोजित करता हैमुख्य बूम और ऊपरी बूम के बीच का कोण
प्लेटफ़ॉर्म को अनुमति देता हैछतों, उपकरणों, या पेड़ की शाखाओं जैसी बाधाओं पर पहुँचें
हवाई कार्य के दौरान स्थिति सटीकता में सुधार होता है
स्पष्ट संरचना मशीन को कार्य करने में सक्षम बनाती है"ऊपर {{0}और{{1}ऊपर" गति, जो सीधे टेलीस्कोपिक लिफ्टों से संभव नहीं है।
3. प्लेटफार्म लेवलिंग सिस्टम
ऑपरेटर सुरक्षा सुनिश्चित करने के लिए, उठाने के दौरान कार्य टोकरी क्षैतिज रहती है। यह एक के माध्यम से हासिल किया गया हैमैकेनिकल या हाइड्रोलिक सेल्फ-लेवलिंग लिंकेज सिस्टम.
जैसे ही बूम चलता है, सिस्टम स्वचालित रूप से प्लेटफ़ॉर्म कोण को समायोजित करता है, यह सुनिश्चित करता है कि ऑपरेटर प्लेटफ़ॉर्म बना रहेसभी ऊंचाइयों पर स्थिर और समतल.
हाइड्रोलिक रोटेशन (स्लीविंग) प्रणाली
टोएबल बूम लिफ्ट का एक अन्य महत्वपूर्ण कार्य हैक्षैतिज घुमाव, जो बूम को चेसिस को हिलाए बिना एक विस्तृत कार्य क्षेत्र को कवर करने की अनुमति देता है।
1. टर्नटेबल स्लीविंग तंत्र
बूम असेंबली को एक पर लगाया गया हैघूमने वाला टर्नटेबलचेसिस के शीर्ष पर स्थित है. टर्नटेबल एक के माध्यम से फ्रेम से जुड़ा हुआ हैस्लीविंग बियरिंग(स्लू रिंग).
घूर्णन किसके द्वारा संचालित होता है:
A हाइड्रोलिक मोटर
A वर्म गियर या ग्रहीय कमी गियरबॉक्स
A स्लीविंग रिंग गियर
जब हाइड्रोलिक मोटर चलती है, तो यह गियरबॉक्स को चलाती है, जो स्लीविंग रिंग को घुमाती है और पूरे बूम ढांचे को ऊर्ध्वाधर अक्ष के चारों ओर घूमने की अनुमति देती है।
2. 360-डिग्री सतत घूर्णन
अधिकांश टोएबल बूम लिफ्टों को प्राप्त करने के लिए डिज़ाइन किया गया है360 डिग्री निरंतर घूर्णन, मशीन को पुनर्स्थापित किए बिना एक विस्तृत कार्यशील त्रिज्या प्रदान करता है।
इससे निम्नलिखित जैसे अनुप्रयोगों में दक्षता में काफी सुधार होता है:
भवन का बाहरी रख-रखाव
प्रकाश स्थापना
पेड़ की छँटाई
गोदाम रखरखाव
हाइड्रोलिक पावर सिस्टम
उठाने और घूमने की गतिविधियां किसके द्वारा संचालित होती हैं?कॉम्पैक्ट हाइड्रोलिक पावर यूनिट, जिसमें आम तौर पर शामिल हैं:
इलेक्ट्रिक मोटर या गैसोलीन इंजन
हाइड्रोलिक पंप
तेल भंडार
दिशात्मक नियंत्रण वाल्व
हाइड्रोलिक नली और सिलेंडर
ऑपरेटर बूम मूवमेंट को नियंत्रित करता हैनियंत्रण लीवर या इलेक्ट्रॉनिक जॉयस्टिक, जो प्रत्येक एक्चुएटर में हाइड्रोलिक तेल प्रवाह को नियंत्रित करता है।
यह हाइड्रोलिक प्रणाली सुनिश्चित करती है:
चिकनी उठाने की गति
सटीक स्थिति
उच्च ऊंचाई पर स्थिर संचालन
स्थिरीकरण प्रणाली
उठाने का कार्य शुरू करने से पहले, मशीन को का उपयोग करके स्थिर किया जाना चाहिएचार हाइड्रोलिक आउटरिगर.
ये आउटरिगर:
चेसिस से बाहर की ओर विस्तार करें
समर्थन आधार क्षेत्र बढ़ाएँ
मशीन को असमान जमीन पर समतल करें
एक बार तैनात होने के बाद, वे सुनिश्चित करते हैं कि बूम लिफ्ट बनी रहेउठाने और घुमाने के दौरान संरचनात्मक रूप से स्थिर.
टोएबल आर्टिकुलेटिंग बूम लिफ्टों के लाभ
A खींचने योग्य आर्टिकुलेटिंग बूम लिफ्टअन्य हवाई कार्य प्लेटफार्मों की तुलना में कई लाभ प्रदान करता है:
मानक वाहनों के साथ आसान परिवहन
बाधा निवारण के लिए लचीला व्यक्त बूम
बड़े कामकाजी कवरेज के लिए 360 डिग्री रोटेशन
कॉम्पैक्ट भंडारण और कम परिवहन लागत
विश्वसनीय हाइड्रोलिक उठाने की प्रणाली
इन लाभों के कारण, ट्रेलर माउंटेड बूम लिफ्टों का व्यापक रूप से उपयोग किया जाता हैनिर्माण, सुविधा रखरखाव, नगरपालिका इंजीनियरिंग और भूनिर्माण उद्योग.
